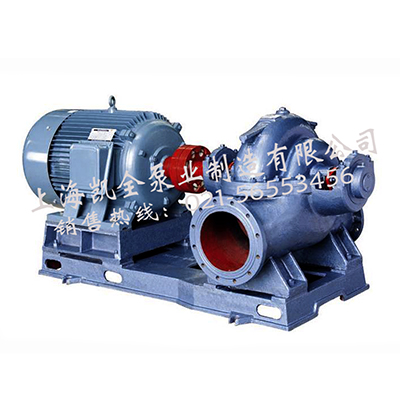

產品分類： S、SH型單級雙吸中開泵
口徑：150-500mm
流量：72-3170m3/h
揚程：11-125m

點擊查看s、sh中開泵性能參數

S、SH型（性能參數表）.doc

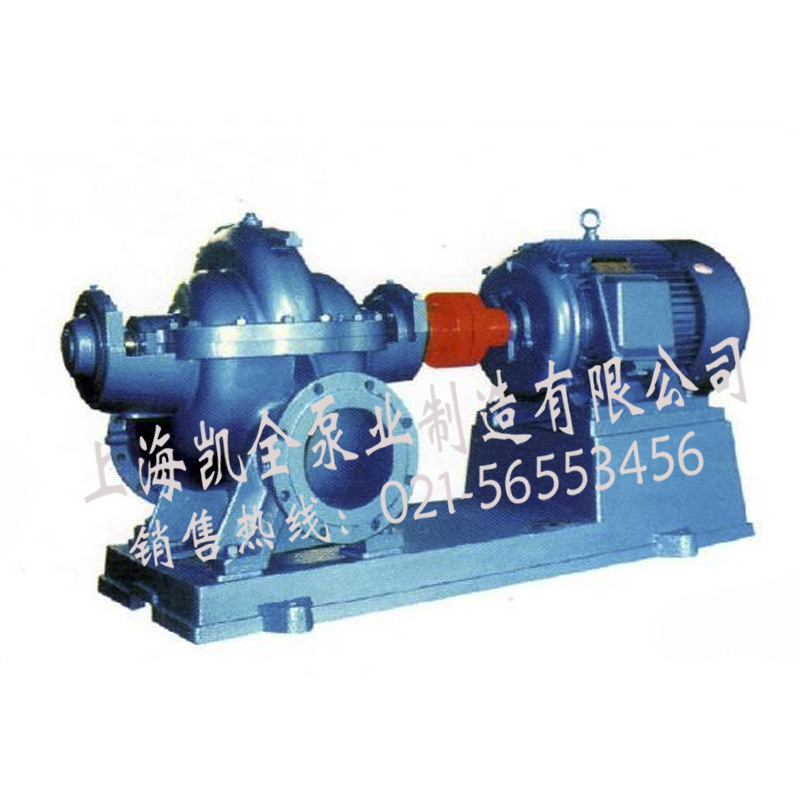

S、SH型單級雙吸中開泵概述：

　　S型單級雙吸中開泵是取代Sh型單級雙吸、臥式中開離心泵，供輸送溫度不超過８０℃的清水或物理化學性質類似于水的其它液體。適合工廠、礦山、城市、電站的給排水，農田排澇灌溉和各種水利工程。
　　SM、SF、SY型中開泵均是在S型泵基礎上通過改變材質、密封、結構等措施而形成的分別適應于輸送多泥砂水質或有耐磨要求、耐腐蝕要求或油類等介質。

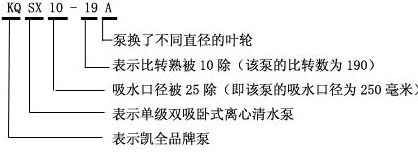

S、SH型單級雙吸中開泵型號意義：

150S78A
　　150—泵進口直徑為150mm
　　S—臥式單級雙吸清水泵
　　SM—單級雙吸耐磨泵
　　SF—單級雙吸耐腐蝕泵
　　SY—單級雙吸油泵
　　78—設計點揚程為78m
　　A—葉輪外徑切割代號，Ⅰ表示葉輪外徑加大
　　6Sh—6A
　　6—泵進口直徑為6吋（150mm）
　　Sh—臥式單級雙吸清水泵
　　6—泵比轉速的1/10取整
　　A—葉輪外徑切割代號

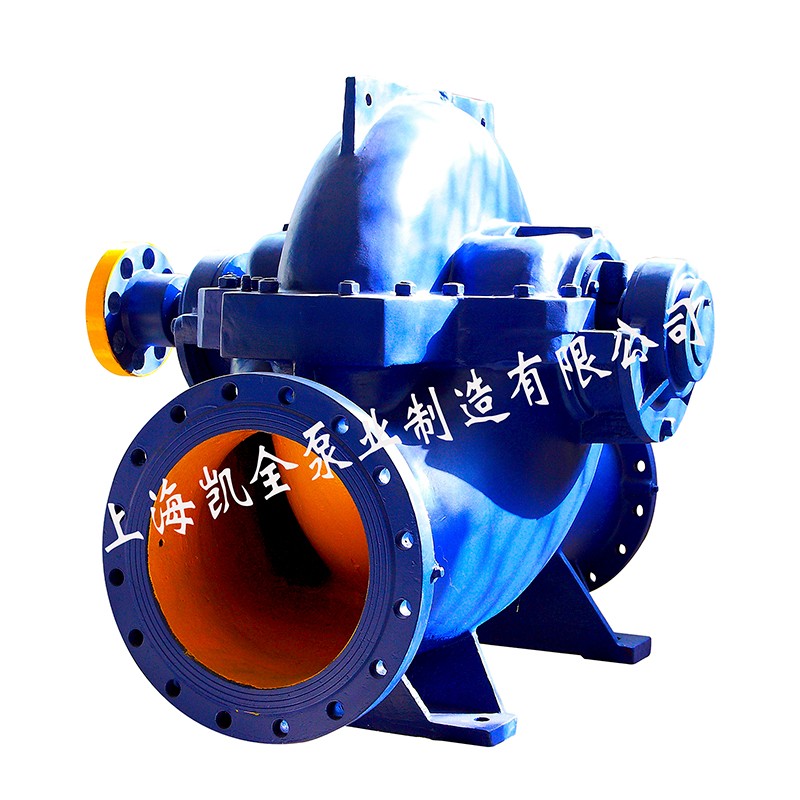

S、SH型單級雙吸中開泵結構說明：

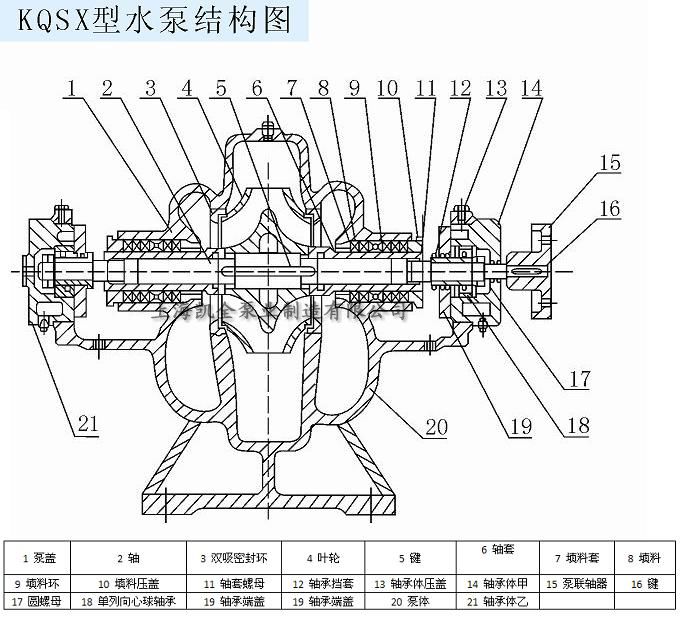

　　S、SH型單級雙吸中開泵的吸入口和吐出口均在水泵軸心線下方，呈水平方向，并與軸線垂直。泵殼中開，泵蓋用螺栓、定位銷固定在泵體上，無需拆卸管路及原動機即可檢修。泵的主要零件有泵體、泵蓋、葉輪、軸、雙吸密封環、軸套和軸承等。

　　 １、泵體、泵蓋為鑄鐵制成，它們共同構成葉輪的工作室。泵體進出水法蘭盤上有安裝真空計和壓力表的管螺孔，管徑低處有放水的管螺孔。

　　 ２、葉輪為雙側進水，其形狀對稱，出廠時經靜平衡試驗。用軸套和兩側的軸套螺母固定，其軸向位置可以通過軸套螺母進行調整。

　　 ３、軸承采用兩個單列向心球軸承，用油脂潤滑。

　　 ４、軸封采用軟填料密封，水泵工作時少量高壓水通過中開面止的梯形凹槽流入填料腔，起水封作用。填料的松緊程度，以液體能滴滴滲出為準。

　　 ５、泵的轉向：從驅動端看，水泵軸為順時針方向旋轉。根據需要也可生產逆時針旋轉的泵，訂貨時應特殊提出。

S、SH型水平雙吸中開泵裝配、拆卸、安裝：

裝配與拆卸
1 、SH型雙吸中開泵裝配轉子部件：依次將葉輪、軸套、軸套螺母、填料套、填料環、填料壓蓋，擋水圈、軸承部件裝在泵軸上，并套上雙吸密封環，然后裝上聯軸器。
2、將SH型雙吸中開泵轉子部件裝在泵體上，調整葉輪的軸向位置到兩側雙吸密封環的中間加以固定，將軸承體壓蓋同固定螺釘緊固。
3、SH型雙吸中開泵裝上填料，放好中開面紙墊，蓋上泵蓋打緊螺尾柱銷后，擰緊泵蓋螺母，然后裝上墳料壓蓋。但不要將填料壓得太緊，填料過緊會使軸套發熱，耗費功率較大，也不要壓得太松，過松會使液體滲漏大，水泵效率降低。
裝配完成后，用手轉動泵軸，沒有擦碰現象，轉動比較輕滑均勻即可，拆卸可按上述裝配順序相反地進行。
安裝
1 、檢査SH型雙吸中開泵和電動機應無損壞。
2、SH型雙吸中開泵的安裝高度，加上吸入管路的水力損失，及其速度能，不得大于樣本規定的允許吸上真空高度值。基礎尺寸應符合泵機組的安裝尺寸。
3、安裝順序：
① 將SH型雙吸中開泵放在埋有地腳螺栓的混凝土基礎上，用調整其間的楔型墊塊的方法校正水平，并適當擰緊地腳螺栓，以防走動。
② 在基礎與泵底腳之后灌注混凝土 。
③ 待混凝土干固后，擰緊地腳螺栓，并重新檢査水泵的水平度。
④ 校正電動機軸與水泵軸的同心度。使兩軸成一直線，在兩軸器外圓上的同軸度允差為0.1mm，端面間隙沿圓周的不均勻度允差0.3mm（在聯接進出水管路及試運行后再分別校核一遍，仍應符合上述要求）。
⑤ 在檢査電動機轉向與水泵轉向一致后，裝上聯軸器及聯接柱銷。
4、進出水管路應另設支架支撐，不得依靠泵本體支承。
5、SH型雙吸中開泵與管路之間的結臺面，應保證良好的氣密性，尤其是進水管路，嚴格做到的不漏氣，并且在裝置上應無窩存空氣的可能。
6、如SH型雙吸中開泵安裝在進水水位以上吋，為了灌泵起動，一般可裝底閥。也可采用真空引水的方法。
7、SH型雙吸中開泵與出水管路之后，一般需裝閘閥和止回閥(揚程小于20米的可不用)，止回閥裝在閘閥后面。以上所述的安裝方法是指不配帶公共底座的水泵機組。
  安裝配帶公共底座的泵，用調整底座與混凝土基礎之間的楔形墊鐵來校正機組的水平。然后在其間灌注混凝土。其安裝原則與要求，和不配帶公共底座的機組相同。
S、SH型水平雙吸中開泵起動、停止和運行

1、 SH型雙吸中開泵起動與停止：
起動前，轉動泵的轉子，應該輕滑均勻。
② 關閉出水閘閥，向泵內注不（如無底閥則用真空泵抽空引水）要保證泵內充滿水，無空氣窩存。
③ 如果泵上裝有真空表或壓力表，要關閉其與泵相連接的旋基再起動電動機，待轉速正常后再打開；然后逐漸打開出水閘閥，如流量過大，可以適當?shù)仃P(guān)小閘閥進行調節；反之流量過小時，將閘閥開大。
④ 均勻地擰緊填料壓蓋上的壓緊螺母，使液體成滴狀漏出，同時注意填料腔處的溫升。
⑤ 當停止水泵運轉時，要先關閉真空表及壓力表的旋塞和出水管路上的閘閥，然后關閉電動機的電源。如所處環境的溫度較低時，則應將泵體下部的四方螺塞打開，泵體內液體放盡，以免凍裂。

⑥長期停止使用時，應拆開水泵將另件上的水擦干，在加工表面涂上防銹油保管好。
2、SH型雙吸中開泵運轉：
① 水泵軸承溫度不應超過75°C。
② 潤滑軸承用的鈣基黃油的數量以占軸承體空間的1/3?1/2為宜。
③ 填料磨損吋可適當壓緊填料壓蓋，若磨損過多應加以更換。
④ 定期柁査眹軸器部件，注意電機軸承溫升。
⑤ 運轉過程中，如發現矂聲或其他不正常的聲音時，應立即停車，檢査其原因，加以排除。
⑥ 不得任意提高水泵的轉速，但可以降低轉速使用。如本型泵額定轉速為n流量為Q，揚程為H.軸功率為N，降低轉速為n1，降速后流量、揚程、軸功率分別為Q1 、H1和N1，其相互關系，可用下列公式迸行換算：
Q1=（n1/n）Q        H1=(n1/n)2H       N1=(n1/n)3N

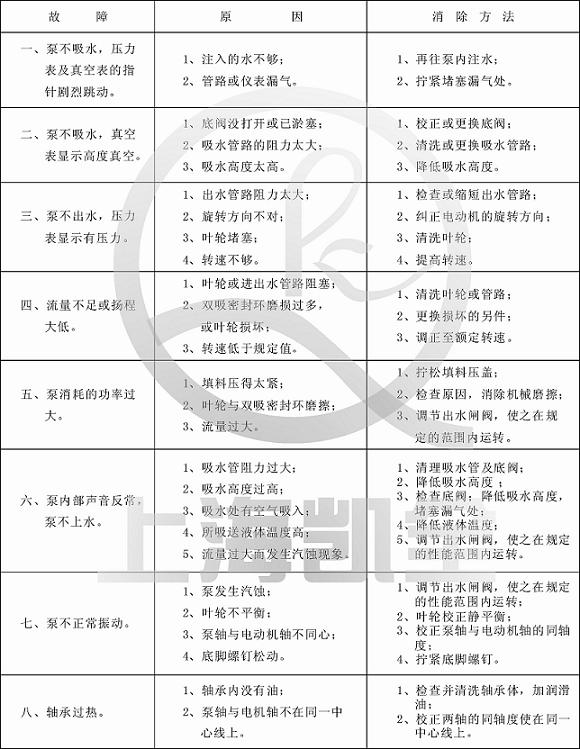

S、SH型單級雙吸中開泵故障、產生原因及排除方法：
