KQZCQ系列泵以靜密封取代動態機械密封，使泵體與過流部件處于隔離的完全密封狀態。該泵具有結構緊湊、外型美觀、體積小，噪音低、運行平穩、性能可靠、使用維修方便。
KQZCQ自吸式磁力泵
產品分類： KQZCQ自吸式磁力泵
口徑：20-80/12-65(mm)
流量：3-50(m3/h)
揚程：12-50(m)
點擊這里：查看性能參數
KQZCQ自吸式磁力泵產品概述：
KQZCQ系列自吸式磁力驅動泵(又稱自吸式磁力泵)是結合自吸泵的特點與磁力驅動裝置結合重組后設計的一種新產品，它具有磁力泵的功能，又可自吸式工作，無需裝低閥，灌引水，使用相當方便。
KQZCQ系列泵以靜密封取代動態機械密封，使泵體與過流部件處于隔離的完全密封狀態。有效避免了其他泵類的機械密封無法避免的跑、冒、滴、漏弊病。該泵具有結構緊湊、外型美觀、體積小，噪音低、運行平穩、性能可靠、使用維修方便。

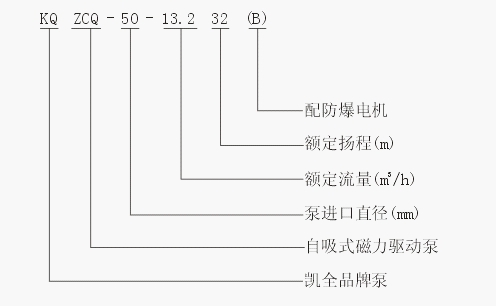

KQZCQ自吸式磁力泵型號含義：
KQZCQ自吸式磁力泵結構示意圖：
1 | 泵體 | 2 | 靜環 | 3 | 動環 | 4 | 加水螺栓 |
5 | 葉輪 | 6 | 密封圈 | 7 | 隔板 | 8 | 隔離層 |
9 | 外磁鋼總成 | 10 | 內磁鋼總成 | 11 | 軸套 | 12 | 軸套 |
13 | 聯接架 | 14 | 電機 | ||||
KQZCQ型自吸式磁力泵（工作原理）：
本泵采用外混式軸向回水泵體結構，泵體由吸液室、儲液室、蝸殼、回流孔、氣液分離室等部份組成，結構見圖一。泵啟動后，在離心力的作用下，吸水室中的剩余液與進液管路中的空氣被葉輪攪拌成氣氷混合物，混合物經蝸殼進入氣液分離室，隨著速度減慢，導致氣水分離，空氣由泵出液口排出，液經回水孔返回泵內， 經過多次循環，進液管道中的空氣被排凈，使泵內形成一定的真空度，達到自吸的作用。
KQZCQ自吸式磁力泵使用注意事項：
1.因自吸泵軸承的冷卻和潤滑是靠被輸送的介質，所以嚴禁空載運轉，同時避免在工作中途停電后再啟動時所造成時空栽運轉。
2，被輸送介質中，若含有固體顆粒，泵入口要加過濾網：如含有鐵磁質微粒，需加磁性過濾器。
3，泵在使用中環境溫度應小于40℃，電機溫升不得超過75℃。
4，被輸送的介質及其溫度應在泵材允許的范圍內（詳見附表〕。金屬泵的使用溫度〈100℃；，被輸送的介質比重≦1.3；介質比重〈1.3時，將影響技術性能。
5，對于輸送液為易沉淀結晶的介盾，使用后應及時清洗，排凈泵內積液。
6，自吸泵運行500小時后，應拆檢思承和端面動環的磨損情況，若軸承和軸套的間隙大于0.5~1mm,葉輪軸向竄動1.5~2mm時，應更換軸承和軸向動環。
KQZCQ自吸式磁力泵故障原因及排除方法
故障形式 | 磁力泵產生原因 | 排除方法 |
泵不 | 1.水泵反轉 | 改變電機接線 |
2.逬水管道漏氣 | 排除漏氣 | |
3.泵腔蓄水太少 | 增加蓄水量 | |
4.電壓太高，啟動時聯軸器打滑 | 調正電壓 | |
5.吸程太高 | 降低泵安裝位置 | |
6.沒有灌水或泵內灌水不足 | 放凈空氣、灌滿水 | |
7.葉輪受阻不轉 | 清洗葉輪、泵殼、隔離套 | |
流量 | 1.吸入管徑太小 | 調換進水管 |
2.葉輪流道阻塞 | 清洗葉輪 | |
3.揚程過高 | 開大出水閥 | |
4.轉速太低 | 恢夏額定轉速 | |
5.葉輪磨損或腐蝕嚴重 | 更換葉輪 | |
6.安裝總揚程太高或吸水揚程超過規定 | 降低揚程、降低泵的安裝位置 | |
7. 吸入管路有空氣漏進 | 排除漏氣 | |
8.密封環嚴重磨損 | 更換葉輪 | |
揚程 | 1.流量過大 | 關小出水閥 |
2.轉速太低 | 恢復額定轉速 | |
矂音 | 1.軸嚴重磨損 | 更換泵軸 |
2.軸套嚴重磨損 | 更換軸套 | |
3.驅動磁鋼杯與隔離套接觸 | 拆除泵頭重新組裝 | |
4.轉動部分和固定部分摩擦 | 檢修、更換配件 | |
5.吸水揚程超過規定或者底閥阻塞 | 降低水泵位置或清理堵塞物 | |
6.泵沒有固定好 | 重新固定好 | |
漏 液 | 1.O密封圏損壞 | 更換0型密封圏 |
2.螺釘松動 | 擰緊螺釘 | |
3.泵殼或隔離套破裂或腐蝕穿孔 | 更換泵殼或隔離套 |
